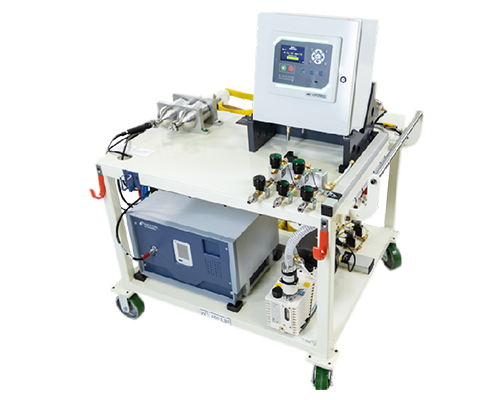

El TracerMate II es un instrumento de precisión para carga y evacuación de gas trazador en mesa o montaje de pared diseñado para requisitos de máximo desempeño y espacio limitado. El instrumento TracerMate II utiliza algoritmos avanzados derivados de 30 años de experiencia comprobada en el manejo de gas trazador para producir los resultados más rápidos y exactos.

Características de producto avanzado

  • Configuración de mesa 9” W x 11.25” H x 15” D (23 cm A x 28.5 cm H x 38 cm P)
  • Configuración de montaje de pared 14” W x 16” H x 8” D (35.5 cm W x 41 cm H x 20 cm P)
  • Poderoso procesador de 32 bit y convertidor analógico a digital de 24 bit
  • Pantalla de operador de 12 líneas de 480 x 272 LCD de color neutral
  • Representación gráfica XY (presión, pérdida o flujo) - inglés, chino, coreano, español
  • Indicadores del estado Aprobado/Fallido/Prueba en curso con anillo de luz por puerto de prueba
  • Paquetes de control y neumático modular
  • Canal de prueba individual con varias opciones de puerto de prueba (máximo 4)

Pruebas múltiples configurables para requisitos de prueba por deterioro de presión o gas trazador

  • Prueba de la UL/ Resistencia de un solo paso o varios pasos
  • Deterioro de presión/vacío - cambio de presión
  • Evacuación de la parte con deterioro de vacío -cambio de presión/tiempo
  • Llenado de parte de fuga grande con deterioro de presión-cambio de presión/tiempo
  • Llenado de parte de fuga pequeña con deterioro de presión-cambio de presión/tiempo
  • Depuración de gas trazador - ventilar
  • Prueba capilar (presión)
  • Prueba de agua (presión)
  • Evacuación del puesto de la parte
  • Relleno de nitrógeno (N2) o ciclo de limpieza de la parte
  • Modo de acumulación del gas trazador (helio)
  • Punto de prueba individual para la prueba de estanqueidad con gas trazador (helio)
  • Modo de estación simple de la prueba de estanqueidad con gas trazador (helio)
  • Prueba de estanqueidad con gas trazador (helio) con varios puntos de prueba
  • Prueba de alto vacío (helio) - sin control de la válvula de la cámara
  • Prueba de alto vacío (helio) - con control de la válvula de la cámara
  • Deterioro de presión/vacío con estándar de fuga de flujo de masa certificado
  • Enlace de prueba consecutiva
  • El programa principal (Parent Program) retiene una secuencia de pruebas personalizadas para su aplicación de pruebas múltiples
  • Almacenamiento para 99 secuencias de pruebas pre-programadas
  • El programa de la prueba puede seleccionarse mediante el teclado, RS232, binario o Ethernet
  • La evaluación de los resultados de la prueba es seleccionable (Fallido/Aprobado/Fallido etc.)
  • El formato de la salida de los resultados de la prueba es configurable

Parámetros de la prueba seleccionables

  • Prueba rápida (Quick Test)
  • Compensación del nivel de presión de la prueba (seleccionable encendido/apagado)
  • Corrección de la deriva ambiental ajustable por programa de prueba

Rangos de presión de la prueba estándar

Rangos del transductor de presión estándar, múltiples de válvulas y regulador:

      -14.5, -2, 0.5, 2, 30, 100, 200, 400, 500, 700 (PSIG)

  • Transductor de presión absoluta con exactitud de +/-0.05% de escala completa
  • Calibración del transductor de presión de seis puntos
  • Resolución de los datos de 0.00001 psi/ y scc/m.
  • Regulador electrónico disponible con calibración de puntos múltiples
  • Generador de vacío interno opcional disponible
  • Cierre de suministro automático opcional disponible

Opciones para la mezcla de gas trazador

  • 100% de gas trazador
  • 75% de gas trazador / 25% nitrógeno o aire del taller
  • 50% de gas trazador / 50% nitrógeno o aire del taller
  • 25% de gas trazador / 75% nitrógeno o aire del taller

Unidades de medida de la prueba seleccionables

  • Presión

PSIG, PSIV, inH2O, cmH2O, mmH2O, kg/cm2, ATM, inHg, cmHg, mmHg, kPa,  Pa, MPa, Bar, mBar, Torr

  • Flujo

Sccm, sccs,  scch,  slpm,  slps,  slph, scfm, scfs, scfh

  • Tiempo

Seg., mseg., min.

  •  Alto vacío

mBar, Torr, mToor, micrones, Pascales

  • Las unidades de medida pueden aplicarse a todo el instrumento o por programa de prueba

Configuración automática y autocomprobación

  • La calibración automática incluye el estándar de fugas de flujo de masa certificado para presión y flujo
  • El cero y lapso del transductor se restablecen automáticamente durante la calibración automática
  • Puerto "estándar de fuga externo"
  • La retroalimentación de la calibración del "factor de trabajo" garantiza resultados exactos
  • Permite la edición manual del programa de calibración
  • La autocomprobación aísla el sistema neumático del instrumento de prueba para comprobar una condición "libre de fugas"
  • Las funciones garantizan resultados exactos y una fácil configuración del operador así como de resolución de problemas
  • Incluye el documento de validación del firmware

Control del herramental

  • 6 entradas/3 salidas con hasta cinco movimientos de herramental programables con retroalimentación
  • Puerto opcional de accionamiento neumático de "CTS Connect" (máximo de 5 salidas neumáticas)
  • E/S de herramental se conecta externamente
  • E/S 24 VDC - cable de E/S opcional "Cable, CTS, P56-540"

Almacenamiento de los datos de la prueba

  • Hasta 5000 resultados de las partes de LIFO incluyendo la fecha / hora / código de barras / resultados de la prueba
  • Serialización seleccionable de las partes en el caudal de datos de la prueba
  • Rastreo de datos SPC para trazabilidad de la parte
  • Descarga expansible mediante puerto USB
  • Seguridad de datos y programa protegido mediante bloqueo con teclas o contraseña

Requisitos eléctricos y conectividad

  • 88-264 VAC, 47-63 Hz o 22-26 VDC opcional
  • RS232(2)
  • Telnet(1)
  • Alertas por correo electrónico
  • Listo para código de barras (RS232)
  • Mensaje de texto en movil
  • Dispositivo de almacenamiento masivo en USB para respaldo, restauración y reportes (FAT32, USB1.0,1.1,2.0)
  • Adaptador Luer macho o Luer hembra de 1/8" NPT para la conexión a la línea de la prueba

Todos los instrumentos de CTS incluyen un programa protegido con contraseña y almacenamiento para los resultados de las pruebas. Todos los instrumentos de CTS están certificados por CE y tienen una garantía limitada de dos años.  El envío normal de todos los instrumentos estándares es de dos semanas además del tiempo de entrega. Comuníquese con nosotros para seleccionar el instrumento de prueba estándar adecuado para su aplicación.

CTS tiene más de 30 años de experiencia en perfeccionar instrumentos confiables, repetibles y de alta precisión para optimizar las aplicaciones de prueba de fugas más exigentes en cualquier ambiente de manufactura. Los ingenieros de aplicación de CTS pueden ayudarle a desarrollar una solución personalizada específicamente adaptada a sus necesidades. Consulte la sección de "Instrumento personalizado" para un resumen breve sobre nuestras habilidades.

Puede confiar en que CTS le proporcionará la solución correcta para adecuarse a su requisito de prueba específico.
